FIJACIÓN MECÁNICA PARA AISLAMIENTO TÉRMICO EXTERIOR (SATE)

En muchos soportes, además de la fijación mediante adhesivo, será necesario fijar las superficies y los bordes con las fijaciones pertinentes. Por ejemplo en:

- Aquellos donde la capacidad de sustentación sea insuficiente (<80kPa).

- Cuando el peso por unidad de superficie del sistema supere los 30kg/m².

- Cuando sea requerido según la carga de viento.

- Cuando la altura del edifico sea superior a 18 metros.

- Cuando el panel de aislamiento sea de lana mineral, fibra de madera, corcho o poliuretano conformado.

CONSIDERACIONES A LA HORA DE ELEGIR Y COLOCAR LAS FIJACIONES:

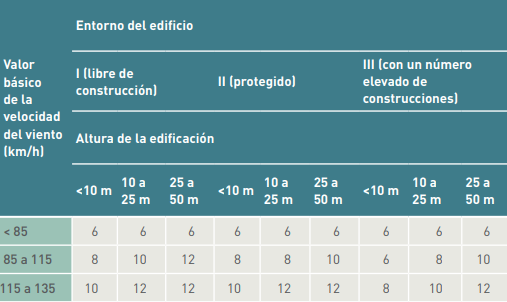

La selección del tipo de fijación y la cantidad de la misma debe efectuarse siguiendo los resultados de un cálculo estático específico para la ubicación del proyecto que considere las fuerzas de viento que constituyen la carga significativa. En las esquinas de los edificios se forman cargas de viento mayores. Cerciorarse de que se forme una distribución homogénea de fijación con espigas. En el caso de no existir un cálculo estático que justifique el número de espigas por m2, utilizar los siguientes datos:

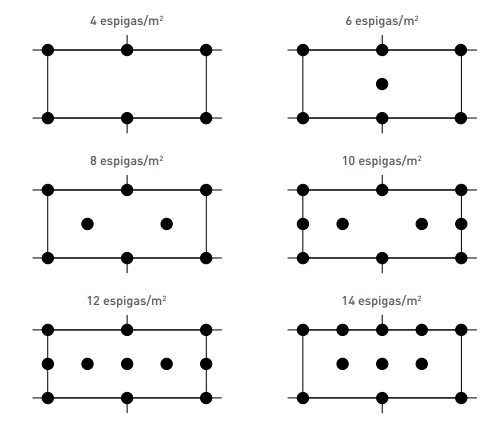

En la siguiente imagen se muestra la distribución de las fijaciones por metro cuadrado. El hecho de utilizar los paneles de 1000x500mm es sólo una referencia visual y no implica que para paneles cortados en obra tenga que usarse la misma distribución.

Como explicábamos antes, si la capacidad de sustentación no es suficiente debemos de utilizar fijaciones adecuadas en función del estado de la fachada; deben anclarse en materiales macizos de la pared con la profundidad necesaria, teniendo en cuenta que los azulejos y el revoque antiguo no se consideran un soporte de anclaje adecuado. La longitud y el diámetro de las espigas dependen de los muros correspondientes o bien del material aislante. El número de espigas depende de la altura o la situación (superficie, borde). Su colocación se realiza una vez instalado el aislamiento y antes de la armadura y su distribución debe ser regular.
